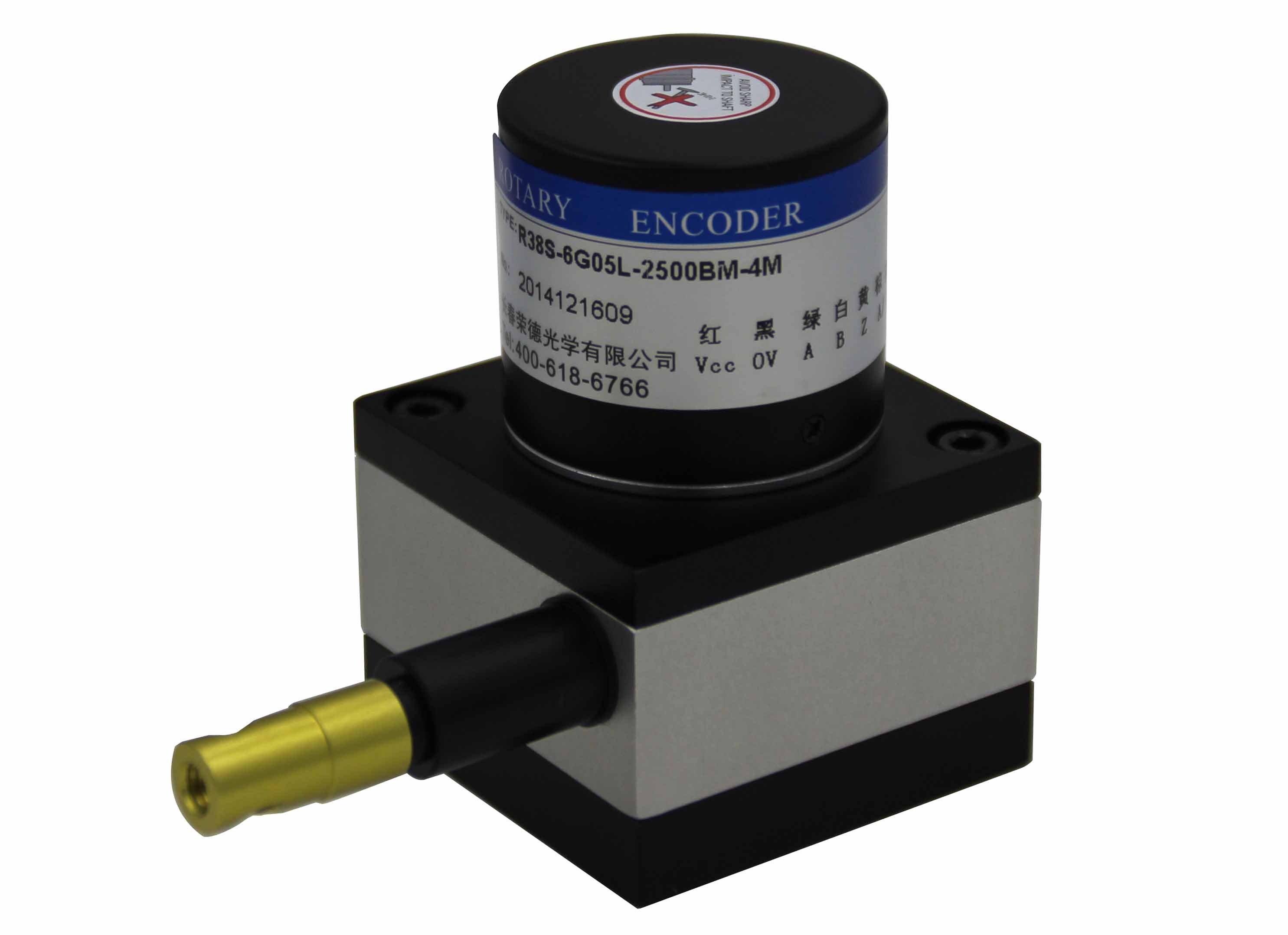

增量型拉線編碼器
由增量型編碼器和拉線盒組成。 增量式編碼器軸旋轉時，有相應的脈沖輸出，其旋轉方向的辨別和脈沖數量的增減需借助后部的判向電路和計數器來實現。其計數起點可任意設定，并可實現多圈的無限累加和測量。當脈沖數已固定，而需要提高分辨率時，可利用90°相位差A，B兩路信號，對原脈沖數進行倍頻。
| 產品圖片 | 型號 | 拉線盒尺寸 | 輸出類型 | 測量行程 （mm） |
分辨率 | 線性精度 | 輸出信號 | 工作電壓 | 防護等級 | PDF下載 | |||
 |
RLC40D | 40*40 | 數字輸出 | 0-600 | 1000-5000 ppr | 0.05%FS | C,E,F,L,A | 5V/8-26V | IP54 |  |
|||
 |
RLC50D | 50*50 | 數字輸出 | 0-1500 | 1000-5000 ppr | 0.05%FS | C,E,F,L,A | 5V/8-26V | IP54 | |
|||
 |
RLC63D | 63*63 | 數字輸出 | 0-2500 | 1000-5000 ppr | 0.05%FS | C,E,F,L,A | 5V/8-26V | IP54 | |
|||
 |
RLC78D | 78*78 | 數字輸出 | 0-3000 | 1000-5000 ppr | 0.05%FS | C,E,F,L,A | 5V/8-26V | IP54 | |
|||
 |
RLC95D | 95*95 | 數字輸出 | 0-4000 | 1000-5000 ppr | 0.05%FS | C,E,F,L,A | 5V/8-26V | IP54 | |
|||
接口定義：C:集電極開路輸出;E:電壓輸出;F:推挽輸出;L:長線驅動輸出; A:寬壓長線驅動輸出
